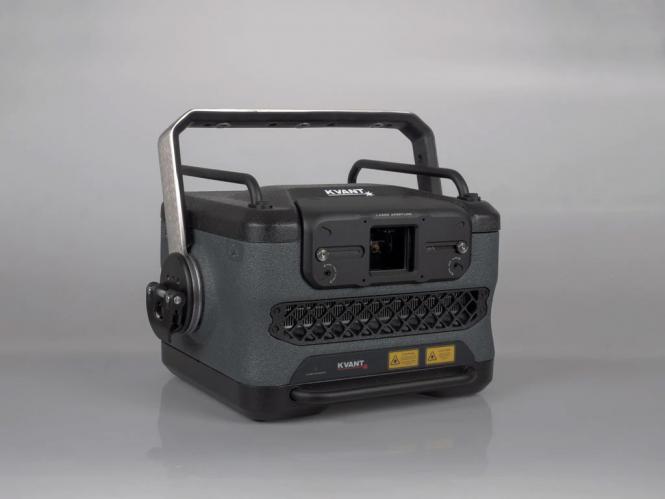

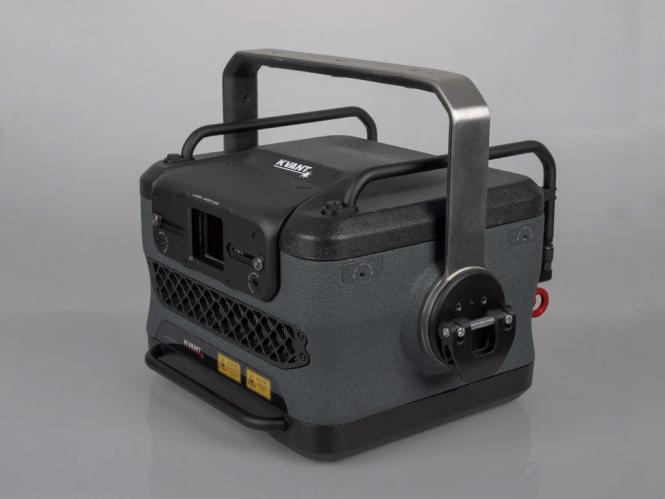

Die neue Kvant Spectrum 2022 Serie:
Die neue Spectrum-Serie 2022 ist das ultimative Ergebnis unseres Know-hows, das mit der neuesten Lasertechnologie und den Wünschen von Laserdisplay-Profis weltweit verschmolzen wird.
Wunderschön und praktisch gestaltete Spectrum-Projektoren bieten erstklassige Leistung, hervorragende Strahlqualität, eine große Auswahl an Farben, inspirierende Funktionen, die Ihnen zum Erfolg verhelfen, und umfassende Steuerungsoptionen für eine einfache Integration in bestehende Systeme.
Das neue Spectrum wird in drei Versionen angeboten – 34 Watt ROGB, 37 Watt RYGB und 55 Watt RYGB, die entweder mit orangefarbenem oder gelbem OPSL ausgestattet sind. Aufgrund unserer neuesten Durchbrüche bei Strahlformungstechniken erzeugen alle diese Modelle eine enorme Leuchtkraft, was bedeutet, dass sie wirklich hell sind!
Darüber hinaus sorgen das geriggte Schaumaluminium-Chassis mit gepolstertem Kühlkörper, fortschrittliches Wärmemanagement und Ergonomie für ein stressfreies, aufregendes und unterhaltsames Arbeiten mit Spectrums.
Mit dem Spectrum 2022 können Sie sich entspannt zurücklehnen und sich auf Ihre Kreativität konzentrieren.
Besonderheiten der neuen Kvant Spectrum Serie:
Hartschaum Aluminium Gehäuse
Der Spectrum 2022 ist 30 % leichter, deutlich kleiner und robuster als sein Vorgänger und die meisten konventionellen Projektoren seiner Klasse.
Extra gelbes OPSL Modul
Das standardmäßig verwendete 577-nm-Yellow-OPSL-Modul bietet eine breite Palette von Farben und eine hohe Leuchtkraft und Helligkeit des Systems über große Projektionsentfernungen.
Ausgabe in hervorragender Qualität
Das Strahlprofil jeder Farbe ist nahezu rund, und alle Strahlen passen in Form, Größe und Divergenz perfekt zueinander, wodurch sichergestellt wird, dass alle gemischten Farben gestochen scharf und ohne Lichthöfe um sie herum sind.
Kvant Spectrum 45 Technik:
Mit einer "garantierten" Leistung von 55W ( siehe Lasermodule ) gehört dieser Showlaser, nicht zuletzt auf Grund der enorm guten Strahldaten ( Divergenz: < 0,8 mrad // Beam Size: 6mm ), zur absoluten Spitzenklasse. Neben dem neusten Dioden Grün, kommt "zusätzlich" ein 577nm OPSL gelbes Modul zum Einsatz, welches eine bessere Farbmischung der Laserausgabe erlaubt. Die im Kvant Spectrum eingesetzten Lasermodule und deren Treiber werden von Kvant Laser selbst entwickelt und produziert.
Im Kvant Spectrum 45 RYGB kommt das von Pangolin entwickelte Scanner System "ScannerMax Saturn 9" zum Einsatz! Dieses sehr hochwertige Galvo Set durch einen von Kvant entwickelten Treiber auf eine Leistung von mind. 30kpps bei Ilda 8 Grad gebracht - und das bei maximalem Ausgabewinkel von 40° Grad.
Die Kvant Spectrum Serie verfügt über eines der modernsten Gehäuse für Showlaser. Die "hermetisch abgeschlossene" und getrennte, optische Sektion ist 100% staubdicht und somit "wartungsfrei"! Spezielle Silica GEL Kugeln sorgen dafür, dass das Ausgabefenster nie beschlägt.

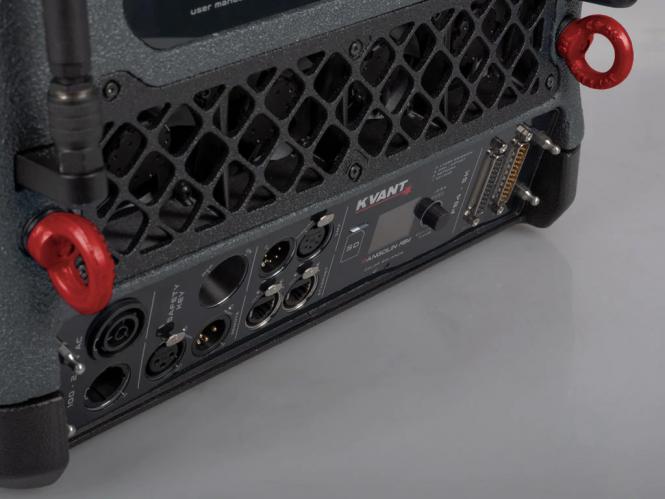

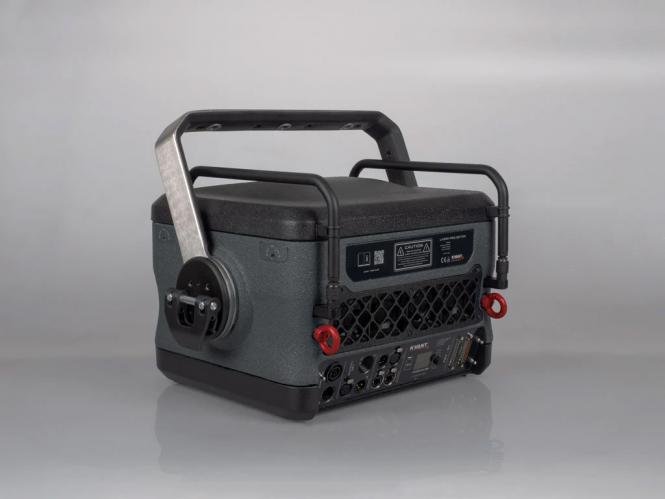

Fast alle modernen Einstellungsmöglichkeiten des Kvant Spectrum Lasers werden im Rückseitigen Display des integrierten Pangolin Flashback 4 Interfaces vorgenommen.
Pangolin Flashback 4 vollständig integriert
Alle Showlaser der Atom Serie beinhalten das neue Pangolin Flashback 4 Interface - komplett im Laser integriert. Es erlaubt Ihnen den Laser wahlweise per Netzwerk, ILDA, DMX, SD-Karte, oder im Auto Modus zu betreiben! Dabei kann die SD-Karte nach Belieben mit Shows oder Animationen beschrieben werden, die dann auf Ihren Wunsch entweder automatisch, zeitgesteuert, oder via DMX ablaufen. Die mitgelieferte Pangolin QuickShow Software ermöglicht per Mausklick den Upload auf die SD Karte. Das FB4 Interface hält noch einige weitere Möglichkeiten parat, z.B. die Nutzung von Pangolin Beyonds "Distributed Scanning" das das Aufteilen aufwendiger Bilder per Knopfdruck auf mehrere Laser aufteilt.
Das integrierte FB4 ermöglicht Ihnen u.a. folgende Möglichkeiten:- Ansteuerung des ClubMax Lasers per Netzwerkkabel ( Ethernet ) // Ilda Verkabelung fällt komplett weg
- Eine integrierte SD Karte, die mittels eines Explorers mit beliebigen Pangolin Shows, Cues oder Animationen bespielt werden kann.
- Nutzung eines zeitbasierten, modernen Automatik Modus, der das Abspielen der von Shows zu festgelegten Zeiten ermöglicht.
- Ansteuerung des ClubMax Lasers via DMX oder ArtNET ( z.B. GrandMA2 )
- Projektor-, Netzwerk-, Farb- und Sicherheitseinstellungen können direkt am Display vorgenommen werden.
- Das FB4 erlaubt Scanspeeds von bis zu 120kpps ( mit Pangolin Beyond Lizenz ).
- Laserdesigner Pangolin QuickShow gehört zum Lieferumfang des integrierten FB4
Wer noch mehr über die Technik und die Möglichkeiten des Flashback 4 erfahren möchte, schaut auf unserer Partnerwebseite https://www.pangolin.de nach.
An dieser Stelle möchten wir noch auf eine besondere Updatemöglichkeit, den "motorisierten Dichro Spiegeln" hinweisen.
In den letzten Jahren konnten alle Atom- und Spectrum-Systeme werkseitig mit einem Satz motorisierter dichroitischer Filter ausgestattet werden, mit denen die Benutzer die Farben elektronisch ausrichten können. Entweder von der Beyond-Software oder von der integrierten FB4-Steuerschnittstelle.
Dies hat sich für viele Lasertechniker als hervorragendes Werkzeug erwiesen, da es die Strahlausrichtung einfach und jederzeit zugänglich macht.
Die neu entwickelte Version der dichroitischen Halterungen bietet einige signifikante Verbesserungen gegenüber dem ursprünglichen Design, wodurch dieses Werkzeug noch raffinierter wird:
- Dreimal feinere Bewegungsauflösung – ermöglicht eine superfeine Ausrichtung auch bei Fernprojektionen.
- Hohe Betriebssicherheit - Durch die neue Konstruktion, bei der kein Druck auf die Motorwelle auftritt, ist diese Anordnung nahezu ausfallsicher.
- Manuelle Ausrichtung - In Notfällen ist es auch möglich, die Filter manuell mit einem 2-mm-Sechskantschlüssel auszurichten.
Um sicherheitsrelevante Fragen zu klären ( z.B. Abstand zum Publikum ), lassen Sie sich vor einem Kauf grundsätzlich immer beraten! Wir bieten auch allen Kunden die Möglichkeit einen Kvant Laser vor einem Kauf zu testen. Wir können auch ein Team schicken, die den Laser vorführt und/oder installiert.
Empfehlungen für den Einsatz:
Clubs und Events bis 30000 Personen, Beam und Grafik Shows, Outdoor Lasershows
Technische Daten
| Source | Type: | Semiconductor laser diode + OPSL | Full-colour RYGB laser projector |
| Suitability: | Outdoor laser displays [atmospheric, abstract, text, animations] |
| System control: | FB4-SK [Ethernet, ArtNet, DMX, ILDA | PC, Lighting Console or Autoplay] |
| Compliant with: | EN 60825-1 |
| Ingress Protection rating: | IP20, or IP54 with the optional Rain Cover installed [certification in progress] |
| Weight [kg]: | 31 |
| Size [WxHxD, mm]: | 491 x 310 x 396 [Technical Drawings are in the SUPPORT section of this page] |
| Guaranteed opt. output: | 55 Watts |
| Red | Yellow | Green | Blue [W]: | 9 | 5 | 17 | 25 [*note] |
| Wavelengths [nm, ±5nm]: | 637 | 577 OPSL | 525 | 455 |
| Beam size [mm]: | 10 x 10 |
| Beam divergence [mrad]: | 0.8 mrad [full angle, **note] |
| Modulation [kHz] | type: | 100 | analogue |
| X-Y scanners: | Saturn9 | 30 Kpps @ 8°, max. scanning angle 40° on both axes |
| Power requirements [V] | Input: | 100-240/50-60Hz | Neutrik powerCON TRUE1 |
| Max. power consumption [VA]: | 1200 |
| Operation temperature [°C]: | 10-35, or -20 to 40 when installed in the Monsoon outdoor enclosure |
| Included in the set: | Heavy-duty flight case, 1.5M power lead, 25M Ethernet rj45 signal cable, E-STOP remote with 30M 3-pin XLR cable, set of 4 safety keys, interlock connector [for the USA only], USB memory stick with the user manual. Pangolin QuickShow laser control and creation software is available for FREE download. |
| HW features: | All the basic system settings and adjustments such as power output adjustment for each colour, X & Y axes invert, X & Y size and position, etc. are managed via the built-in FB4 control interface. Scanning system overload protection. Colour Balance display mode. |
| Laser safety features: | Keyed interlock, emission delay, magnetic interlock, scan-fail safety, fast electromechanical shutter [reaction time <20ms], adjustable aperture masking plate, Emergency STOP system with keyed remote and manual RESTART button. |
Lieferumfang
- Kvant Laser Spectrum 55 RYGB Showlaser
- Kvant Laser Remote Not Aus Set inkl. 20m XLR Not Aus Kabel
- 20m hochwertiges ILDA und LAN Kabel, Schlüsselset
- Passgenaues Flightcase ( Pelicase )
- Pangolin QuickShow Software
- Kvant Laser Quality Control Certificate
- Handbuch auf USB Stick, Service Telefonnummer
Updatemöglichkeiten:
- Motorized Dichro Filter System*
- Rain Cover aus Leder ( Produkt ansehen )
- Pangolin Beyond Lizenz
Videos zum Produkt
ScannerMax Juno 5 Scanner
Automatisches Justieren der Spiegel im Laser als Update Möglichkeit.
Wir helfen natürlich.
Sollten derart leistungsstarke Laser für Sie Neuland bedeuten, lassen Sie sich den Umgang mit dem Laser entweder am Telefon, oder auch von einem unserer Techniker direkt bei Ihnen vor Ort erklären. Lasersicherheit ist keine unverständliche Magie, sondern lediglich "Know How".
